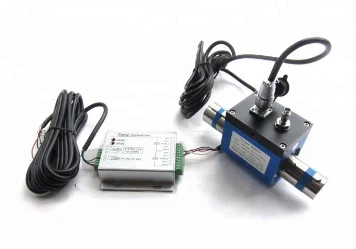

Transducer trorym deinamig ar gyfer graddnodi diwydiannol

Model: DST-01

Mae transducers torque deinamig yn gydrannau hanfodol mewn systemau graddnodi wrench torque, gan ddarparu mesur trorym cymhwysol yn union wrth wneud iawn am rymoedd adweithio.

1. Rôl mewn systemau graddnodi

Transducer torque deinamig ar gyfer graddnodi diwydiannol integreiddio â systemau graddnodi sy'n cynnwys rheolyddion modur stepper, synwyryddion torque, ac amgodyddion i'w cyflawnillawlyfr, awtomatig, neu weithrediad llaw electronig

Maent yn galluogi'r ddauOpen - dolen a chaeedig - Rheoli Dolen, sicrhau cywirdeb graddnodi trwy adborth amser go iawn -

2. Nodweddion Technegol Beirniadol

Cefnogaeth TEDs (IEEE1451.4): Awtomeiddio paramedrau adnabod a graddnodi synhwyrydd, gan leihau gwallau setup

Adeiladu cadarn:

Dur gwrthstaen ar gyfer ymwrthedd cyrydiad mewn amgylcheddau diwydiannol

Aloi alwminiwm ar gyfer cymwysiadau ysgafn

Amddiffyn gorlwytho: gwrthsefyll gorlwytho diogel 150% a gorlwytho 300% yn y pen draw

Gwydnwch Amgylcheddol: Unedau â gradd IP65, gwrthsefyll llwch/dŵr yn dod i mewn

3. Integreiddio mewn llifoedd gwaith graddnodi

Mowntin: Flange/sgwâr - Mae dyluniadau gyriant yn caniatáu cyplu uniongyrchol â wrenches torque, gan leihau gwallau camlinio

Prosesu signal: Angen cydnawsedd â:

Cylchedau amledd pedairochrog ar gyfer lleihau sŵn

Ceblau cysgodol (ee, polywrethan/pvc - cysgodol) ar gyfer mesuriadau sŵn - manwl gywir

Iawndal tymheredd: Yn hanfodol ar gyfer drifft mewn amodau labordy/cae amrywiol

◆ Dimensiynau:

◆ Nodweddion a Cheisiadau

Transducer torque deinamig ar gyfer graddnodi diwydiannol,Allbwn 5 ~ 15kHz signal amledd neu signal cyfredol 4 ~ 20mA, sy'n addas ar gyfer trosglwyddiad pellter hir -.

Mae'r nodwedd yn fach o ran maint, yn hawdd ei defnyddio a'i gosod, gallu signal cryf - gallu ymyrraeth.

Mae'r cynnyrch yn - math cyswllt, dim gwisgo, y cyflymder uchaf o 8000rpm, sy'n addas ar gyfer amodau cylchdro cyflymder - uchel -.

Mae'n gynnyrch newydd a ddatblygwyd gan ein cwmni ar sail y dechnoleg arbennig o Strain Bridge, sy'n addas ar gyfer pob math o achlysuron mesur torque gyda chyfaint bach a chyflymder uchel.

◆ Tparamedr echnical

Baramedrau	Fanylebau
Ystod capcity	3,5,10,20,30,50,100nm (dewisol)
Foltedd Cyflenwad Pwer	± 15V DC (allbwn signal amledd), 24V DC (foltedd neu allbwn signal cyfredol)
Signal torque	5 ~ 15kHz (osgled o 12V, 0.0.10kHz), 4 ~ 20mA, 1 ~ 5V, 0-10V (dewisol)
Ystod o gyflymder	0 ~ 1000,3000,6000,8000 rpm
Nghywirdeb	±0.25%, ±0.5%
Sefydlogrwydd blwyddyn	0.25% y flwyddyn
Gwrthiant inswleiddio	Yn fwy na neu'n hafal i 2000mΩ (100VDC)
Tymheredd Amgylchynol	-20 ~ 60 gradd
Lleithder cymharol	0-90%RH
Gorlwytho capasiti	150%
Ymateb amledd	1ms

Ategolion dewisol

	Mesurydd Torque, Dangosydd Ategolion: Offer Gosod Arddangosfa Gwerth Torque yn Unig Cebl; Cebl synhwyrydd torque Dewisol: Cefnogi RS232
	Mesurydd Cyflymder Ategolion: Offer Gosod Arddangos gwerth cyflymder yn unig Cebl: cebl synhwyrydd torque Dewisol: RS232.
	Cyplyddion Alwminiwm ar gyfer capasiti bach Dur aloi ar gyfer capasiti canolig Dur gwrthstaen am gapasiti mawr
	Meddalwedd PC 1, arddangos data cymorth, storio, lawrlwytho. 2, yn gallu arddangos torque, cyflymder a data defnydd pŵer os yw'r mesurydd sy'n gysylltiedig â TG yn cefnogi'r swyddogaethau hynny.
	Trosglwyddyddion: Ar gyfer trosi allbwn MV/ V yn allbwn analog, fel 0-5V/ 0-10V/ 4-20mA
